Культиватор электрический – доработка до рабочего состояния

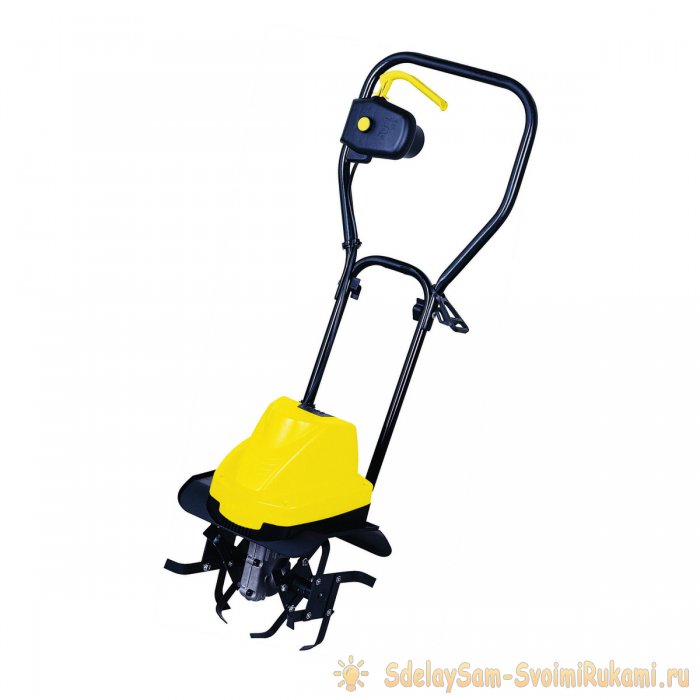

Электрокультиватор мощностью до 1000 Вт, я считаю, создан исключительно для женских рук. Лёгкий, компактный, обслуживания не требует (ну почти) – включила, грядочку взрыхлила под цветочки или укропчик и не устала.

Культиватор электрический – доработка до рабочего состояния
Тем более, что опыт работы с проводами на участке у моих женщин есть. Газонокосилка регулярно используется. Можно, конечно, и мужа с сыночком попросить, им быстрее лопатой вскопать, но это же ещё уговорить надо, да и вообще сыночек на дискотеку опаздывает.
Так вот – электрокультиватор купленный в Самаре в известном магазине не годится. Слишком лёгкий. Не заглубляется.
Если хорошенько упереться и удерживать его на месте, не давая убегать вперёд, то культиватор конечно землю будет царапать. А на хорошо пропаханном участке даже вгрызётся слегка. Кстати, названия культиватор не имеет и обозначен буквами типа QТ. Но они все примерно одинаковые и метод исправления проблемы подойдёт для любого.
Я принял решение сделать культиватору сошник, как у его более серьезных собратьев, с прицелом на габариты и не допуская излишнего утяжеления.
Необходимые инструменты

  • УШМ (Болгарка) – детали небольшие и УШМ подойдет любая;
  • Дрель;
  • Отвертка;
  • Сварка (в принципе можно и на болтах собрать всё);
  • Ключи гаечные.

Доработка культиватора
Изготовил 7 деталей по указанным эскизам:
Трубка – 2 шт. Длина 50 мм диаметр около 25 мм чтоб ручки культиватора проходили внутрь. Идеально подошла водопроводная труба.
Культиватор электрический – доработка до рабочего состояния
Уголок – 3 шт. Размеры уголка 20х20х3 мм. Длина двух 170мм и один уголок между трубками по размерам культиватора (около 200мм).
Культиватор электрический – доработка до рабочего состояния
Упор для сошника – 1 шт. Длина 40мм, диаметр 10мм. Отрезал из куска арматуры.
Культиватор электрический – доработка до рабочего состояния
Сошник – 1 шт. Размеры 350х35 мм. Толщина нужна потолще. У меня не было толстой стали я отрезал две штуки из стали 4 мм и сварил вместе. Получился сошник 8 мм толщиной.
Культиватор электрический – доработка до рабочего состояния
Отверстия в сошнике диаметром 8,5мм сделал с шагом 40 мм для того, чтобы была возможность переставлять сошник по высоте и менять глубину обработки грядки. Верхнее отверстие на расстоянии 70 мм от края.
При работе с болгаркой необходимо использовать средства защиты – инструмент серьёзный.
Культиватор электрический – доработка до рабочего состояния
В результате сварки получилась вот такая конструкция.
Культиватор электрический – доработка до рабочего состояния
Пластина сошника прикручивается болтом М8 в просверленное отверстие.
Культиватор электрический – доработка до рабочего состояния
При затягивании болтового соединения надо обеспечить подвижность пластины сошника, чтоб она могла поворачиваться. Пусть и не совсем свободно, но не намертво.
Плюс конструкции в том, что совершенно не портятся детали самого культиватора. Сошник вставляется в разъём ручек - ручки как раз имеют телескопическое соединение.
Культиватор электрический – доработка до рабочего состояния
Культиватор электрический – доработка до рабочего состояния
И на штатных винтиках всё закрепляется. Важно чтоб в рабочем положении культиватора, когда ручки наклонены к оператору, сошник был установлен вертикально. Вот что получилось в итоге.
Культиватор электрический – доработка до рабочего состояния
Подсказали мне старшие товарищи, что расстояние от культиватора до сошника очень сильно влияет на результат. Чем больше это расстояние, тем устойчивее будет работать агрегат. На фото это расстояние от желтого корпуса до пальца руки.
Культиватор электрический – доработка до рабочего состояния
Подвижность сошника надо обеспечить для того, чтобы он складывался и не мешал при движении назад. Например, если заехали под куст смородины и надо культиватор вытянуть к себе.
Заключение
Ну и на последнем фото видно, как культиватор без проблем углубился в работе по шляпу. В женских ручках. Это своеобразный тормоз для культиватора, который не позволяет ему быстро двигаться вперёд и заставляет заглубляться в почву. На видео это всё выглядит намного нагляднее. Как работает сошник, как складывается и тд и тп.
Смотрите видео

Антонов Александр
г. Самара
