Мини-фонарик брелок своими руками
Здравствуйте читатели. Сегодня предлагаю к рассмотрению вот такую интересную самоделку.
Мини-фонарик брелок своими руками


Мини-фонарик брелок своими руками
Это миниатюрный фонарик, и так как его размеры очень скромны, его с легкостью можно повесить на связку ключей. Уж точно там он вам не помешает, но еще и поможет вам в непредвиденной ситуации.
Инструменты и материалы

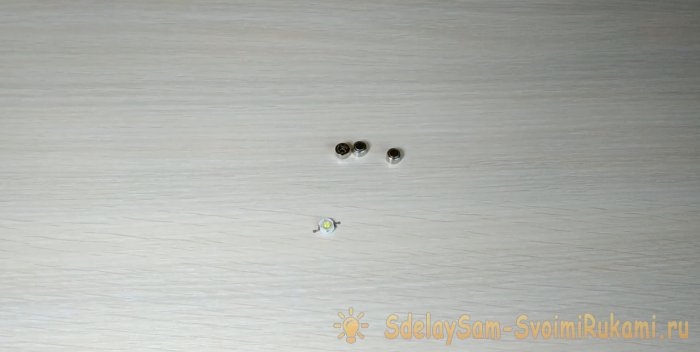

Этот фонарик я собрал из трех батареек типа таблетка, лично я использовал AG5 но можно использовать и другие, главное чтоб по диаметру приблизительно совпадали с светодиодом. Светодиод я взял довольно мощный, на 1 ватт, такая мощность конечно уменьшает срок службы батареек, но зато яркость у этого фонарика впечатляет. Заказывал такие светодиоды на aliexpress н и на радио-рынке они продаются.
Мини-фонарик брелок своими руками
Еще понадобится термоусадочная трубка и канцелярская игла. Из инструментов будут нужны: паяльник, кусачки, пинцет и маленькие плоскогубцы.
Процесс сборки миниатюрного фонарика

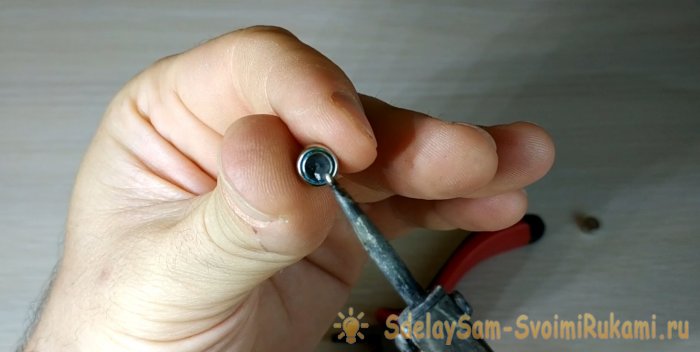

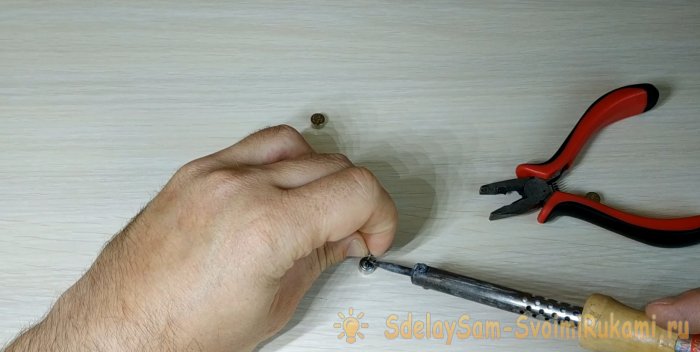

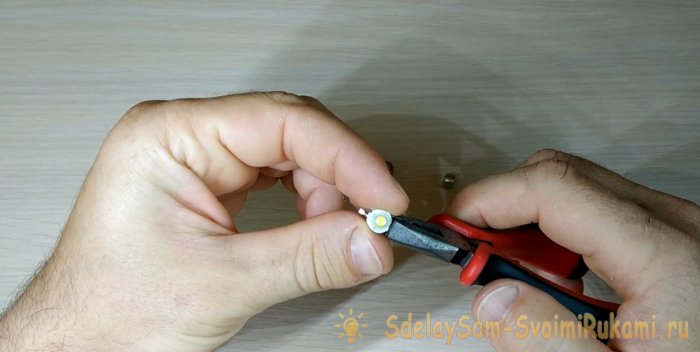

В первую очередь нам нужно найти у светодиода минусовую клемму, выровнять ее плоскогубцами и припаять к минусовой стороне одной из батареек так как показано на фото.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

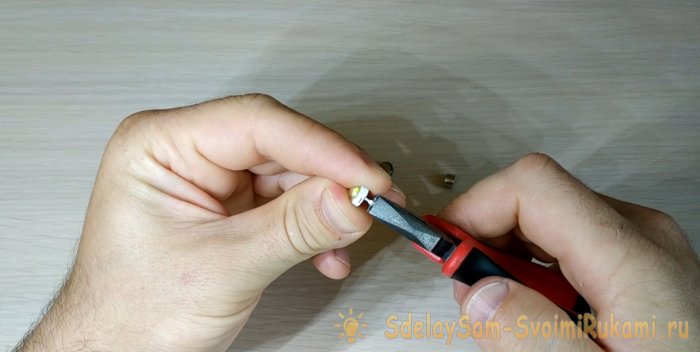

Дальше нужно выгнуть припаянный контакт так чтоб термоплощадка светодиода и минус батарейки соединились.
Мини-фонарик брелок своими руками

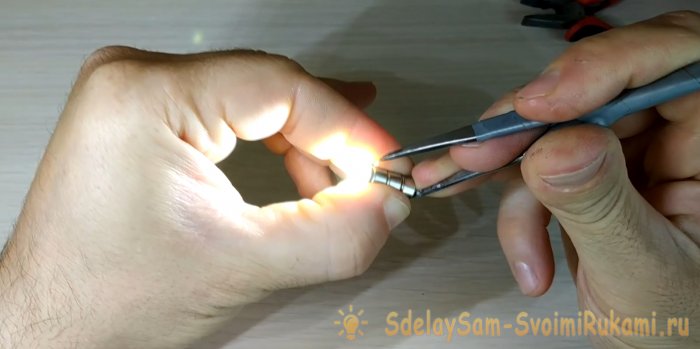

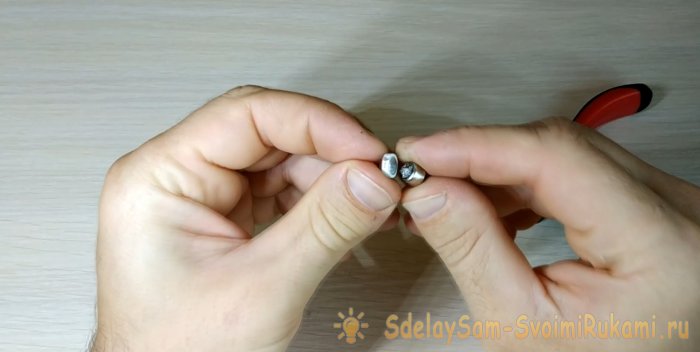

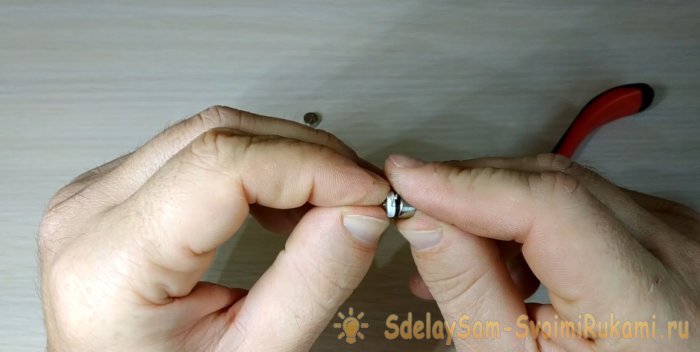

Перед тем как продолжить сборку нужно проверить все ли мы сделали правильно и будет ли гореть светодиод. Для этого прижимаем еще две батарейки и соединяем свободный контакт светодиода с плюсом крайней батарейки.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Если все работает продолжаем, если нет ищем причину, возможно перепутали полярность светодиода, тогда следует перепаять батарейку к другой лапке.

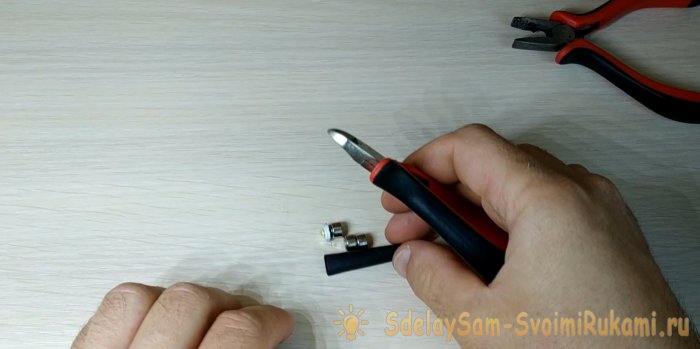

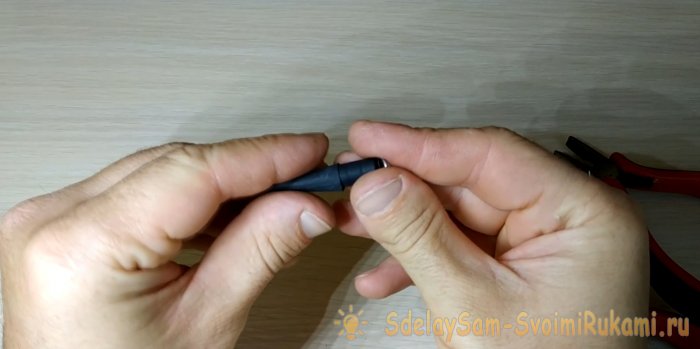

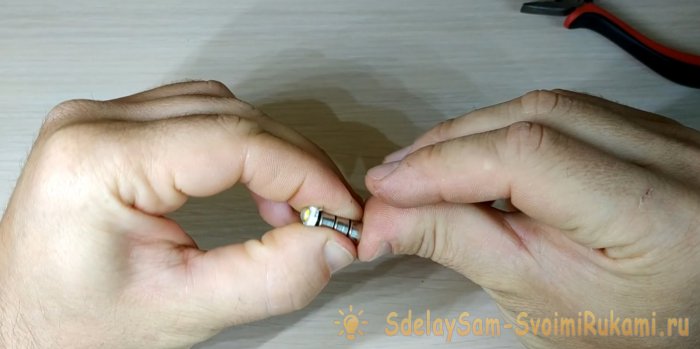

Теперь нужно надеть на батарейки термоусадку. Подбираем необходимую по диаметру и длине термоусадку и надеваем на батарейки. Оставляем свободными светодиод и оставшийся плюсовой контакт.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

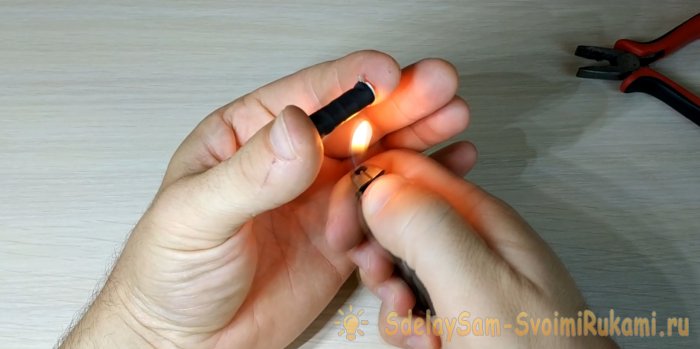

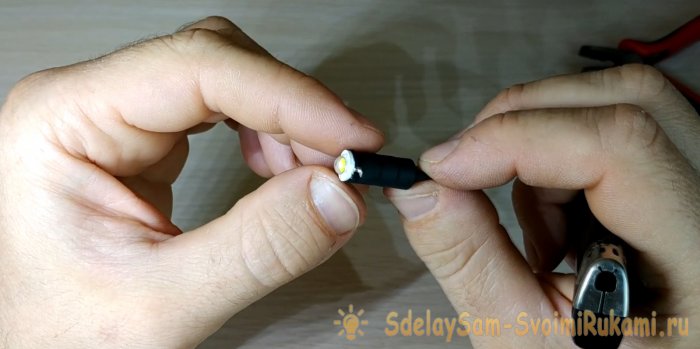

Прогреваем получившуюся конструкцию используя зажигалку.

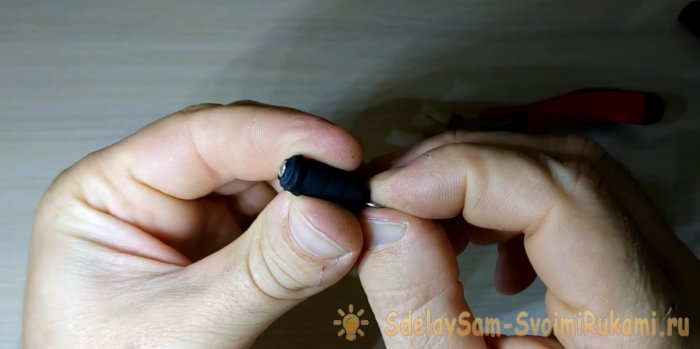

Во время прогрева термоусадки нужно хорошо сжимать пальцами все батарейки между собой, чтоб впоследствии контакт между ними был надежный.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

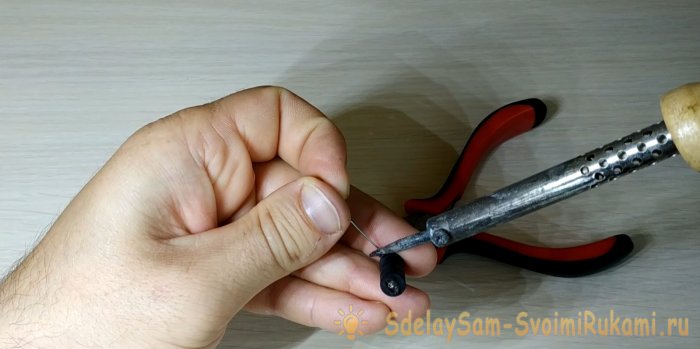

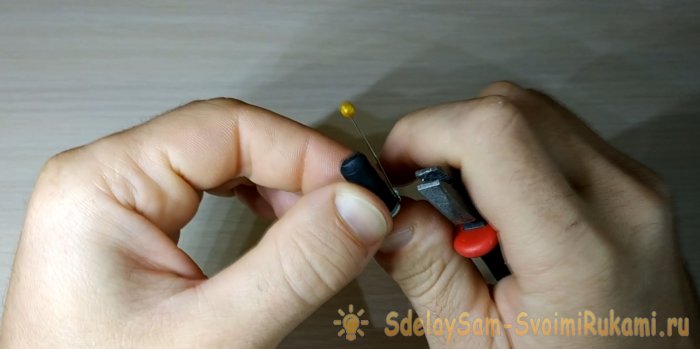

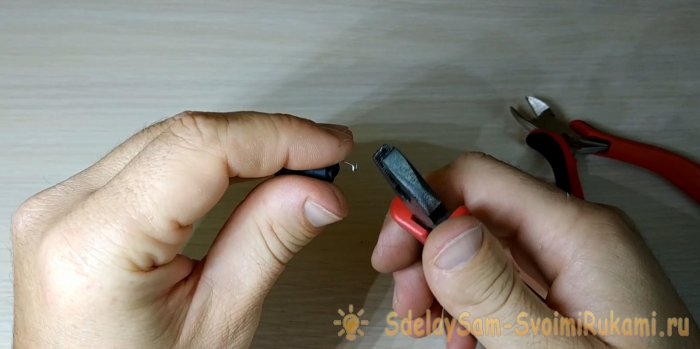

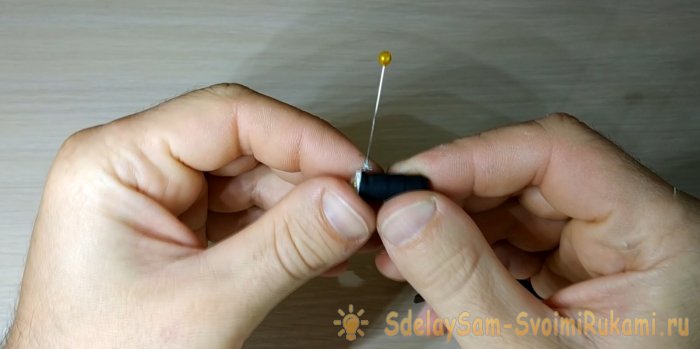

Дальше нам понадобится канцелярская игла, острый край которой следует припаять к плюсовой клемме светодиода.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

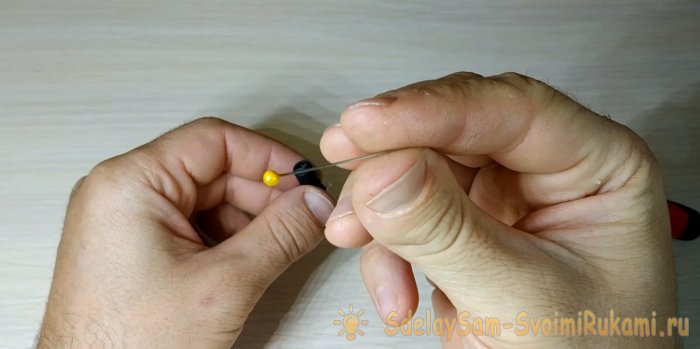

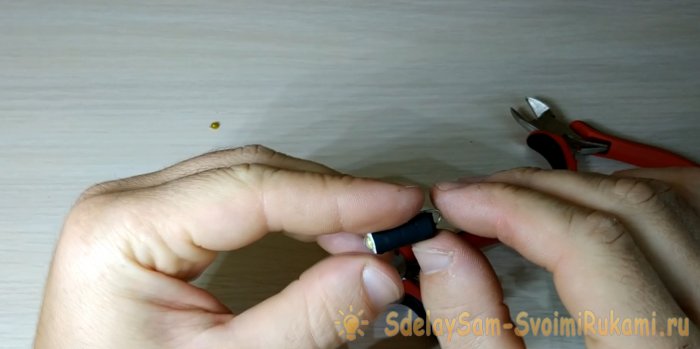

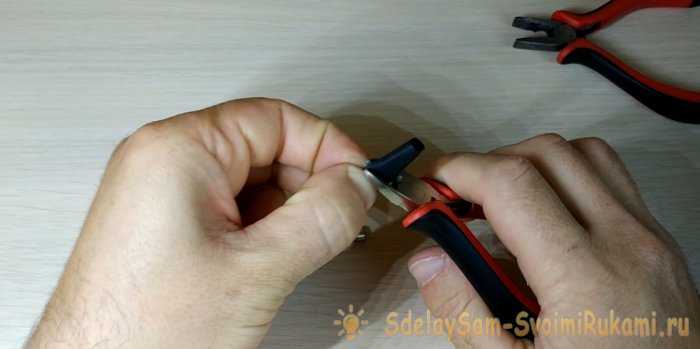

Изгибая ножку светодиода, прижимаем иглу к корпусу, пластиковый шарик откусываем.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

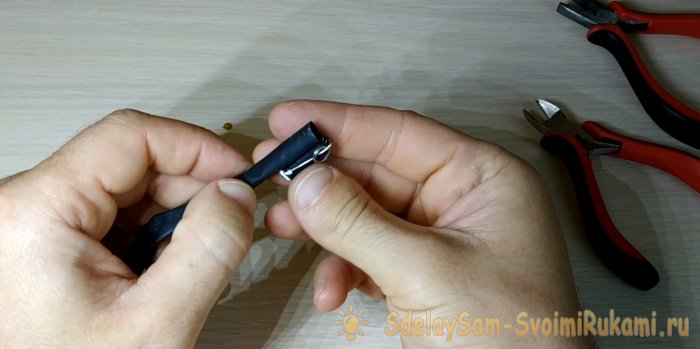

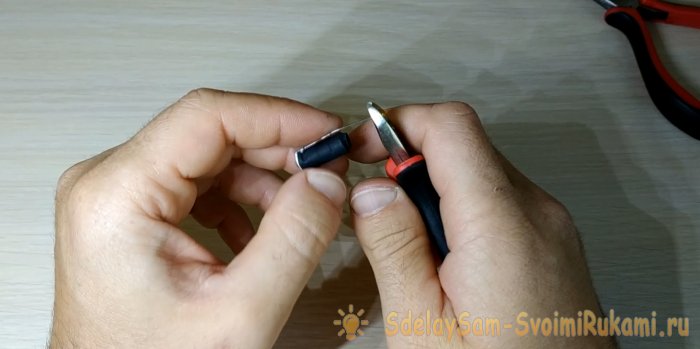

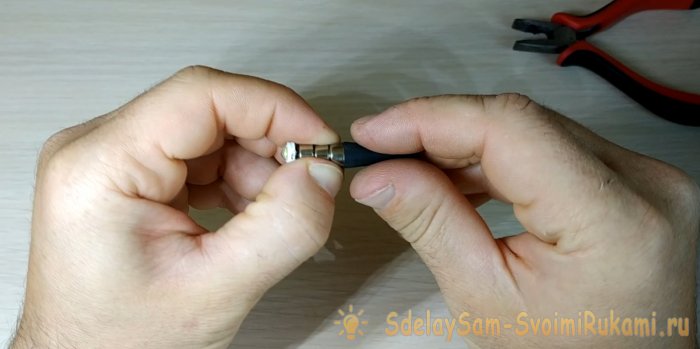

Оставшийся кончик иглы изгибаем в виде полукруга и затем изгибаем таким образом, чтоб получившийся полукруг практически касался плюсового контакта верхней батареи.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

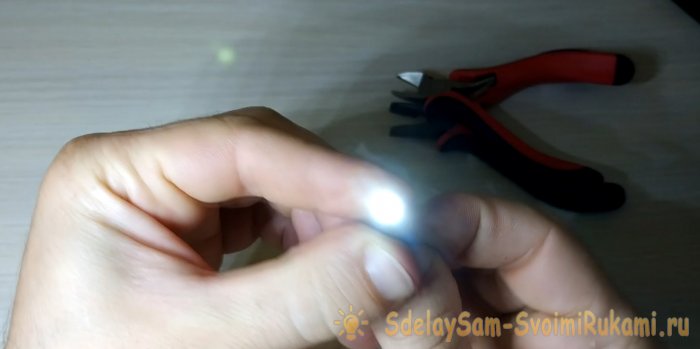

Проверяем и регулируем при необходимости иглу. Нужно сделать так чтоб фонарик светился при умеренном нажатии и не загорался от случайных прикосновений.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

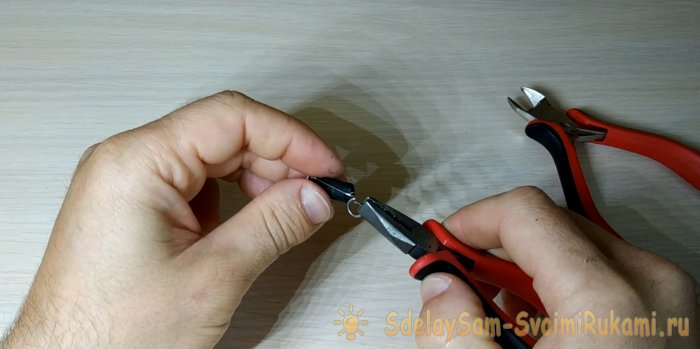

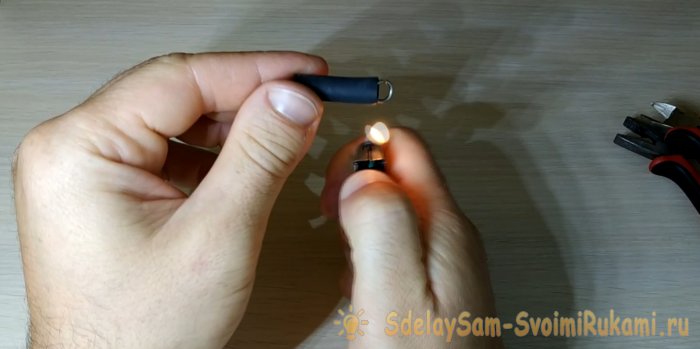

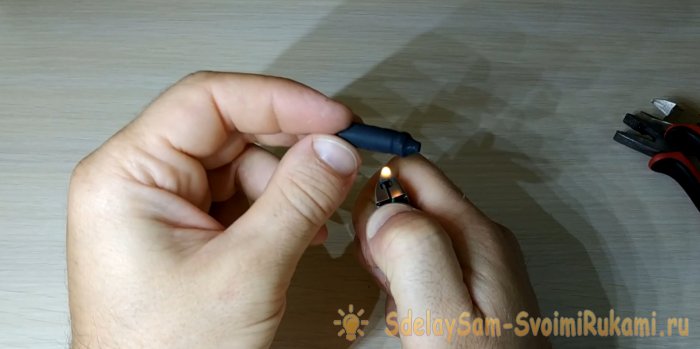

Фонарик почти готов. Сейчас можно одеть небольшое колечко и затем снова отрезать необходимое количество термоусадки. Теперь надеваем ее на весь фонарик целиком, прогреваем над пламенем зажигалки.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

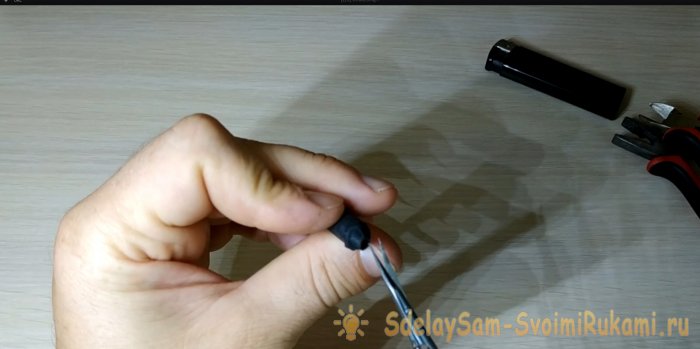

лишнее можно срезать маникюрными ножничками или канцелярским ножом.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

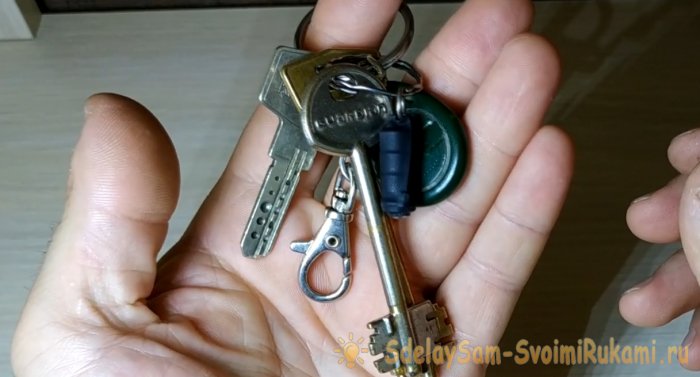

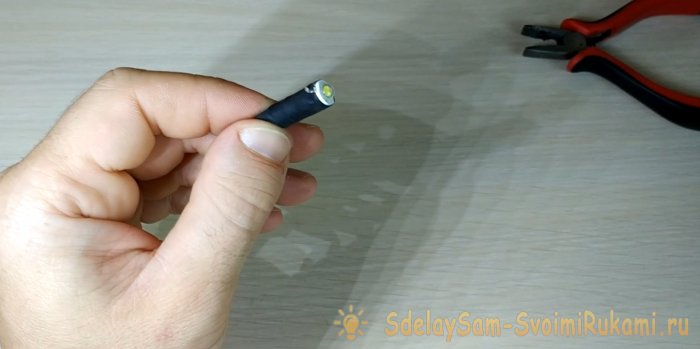

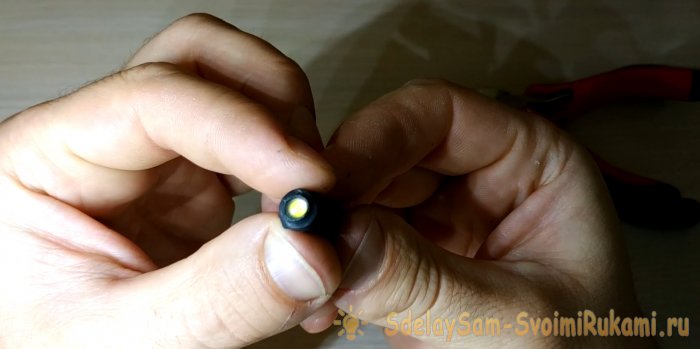

Ну что ж на этом можно считать эту самоделку готовой, проверяем и если все в порядке можно смело вешать получившийся мини фонарик-брелок на ключи.
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками
Мини-фонарик брелок своими руками

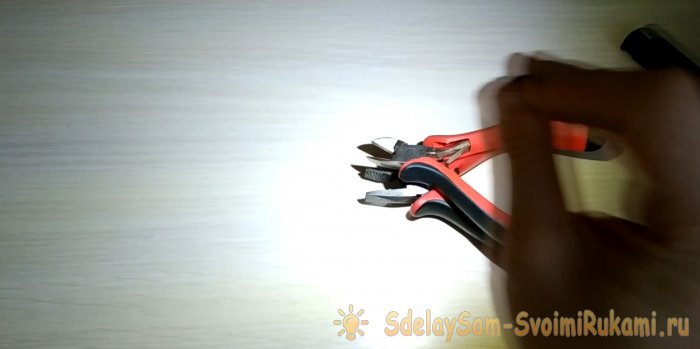

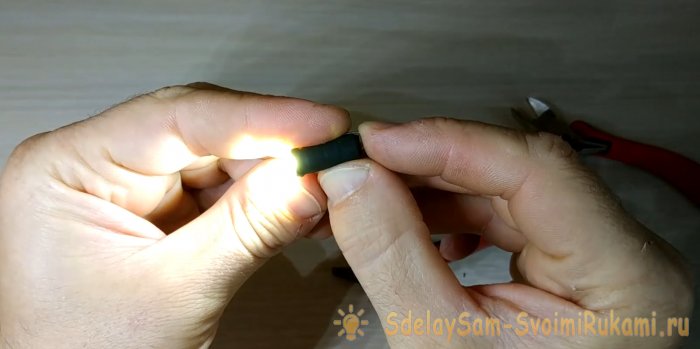

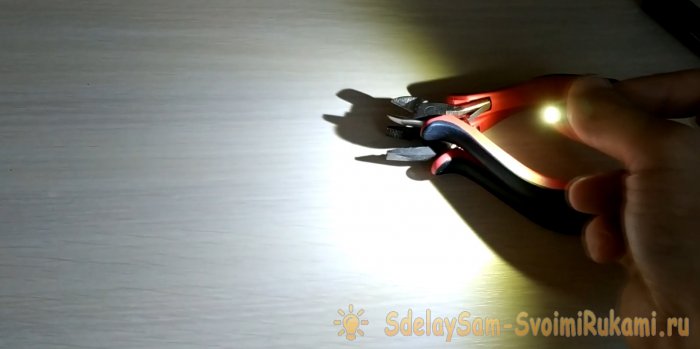

Получившийся фонарик светит очень ярко для своих миниатюрных размеров. Это конечно не фонарик на каждый день, а скорее для непредвиденного случая. Ну скажем если в подъезде выключился свет или подсветить себе путь к автомобилю ночью что бы не попасть в лужу. Лично мне эта самоделка помогала уже не раз.
На этом я прощаюсь, всем бора и хорошего настроения!
