Подвижный кронштейн для крепления болгарки из шаровой опоры
После ремонта автомобиля остаются изношенные, непригодные для прямого использования, детали и узлы, но которые представляют определенную ценность, как своим материалом, так и остаточными функциональными возможностями.

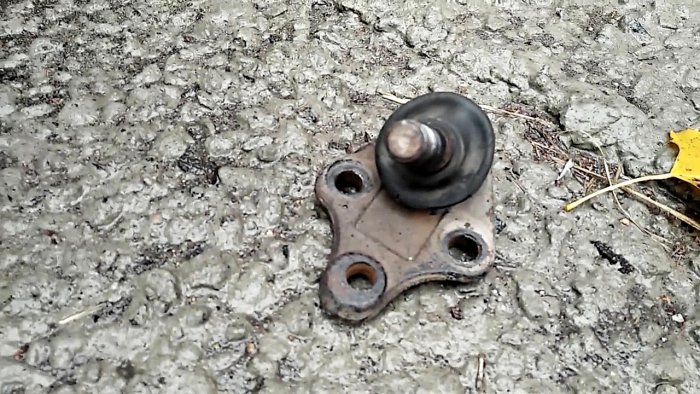

Не является исключением в этом отношении шаровая опора передней подвески легкового автомобиля, изготовленная из качественной стали, и сохранившая подвижность в сочленении. Если вам в голову не приходят идеи, как ее использовать в дальнейшем, то можно заглянуть в различные источники и найти подходящий и полезный для вас вариант.
Подвижный кронштейн для крепления болгарки из шаровой опоры
Сейчас мы рассмотрим возможность применения старой изношенной шаровой опоры в качестве подвижного кронштейна с тремя степенями свободы для крепления болгарки. Что нам для этого необходимо иметь в наличии?
Потребуется
Нам понадобится совсем немного самых обычных инструментов, материалов и приспособлений:

  • слесарные тиски;
  • сварочный аппарат;
  • УШМ;
  • молоток;
  • гаечные накидные ключи;
  • шестигранный переходник с внутренней резьбой;
  • болт или шпилька, шайбы (плоские и граверные) и гайки;
  • дрель со сверлом и крестообразной битой;
  • шурупы с широкими шайбами.

Изготовление удобного кронштейна
1. Зажимаем шаровую опору в тиски, навинчиваем на резьбу «родную» гайку, если она осталась целой, или же подбираем аналогичную. Обвариваем с помощью сварочного аппарата гайку на пальце, чтобы получилось прочное неразъемное соединение. Для этого оббиваем молотком сварочный шов для удаления окалины, и при необходимости повторно провариваем ослабленные места.
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
2. Затем берем шестигранный переходник с внутренней резьбой, наружный размер которого сопоставим с резьбовым отверстием в гайке. Привариваем его к гайке, придерживая за стержень, ввернутый в переходник.
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
3. Далее зажимаем в тиски шпильку или болт и укорачиваем его со стороны головки с помощью болгарки до необходимой длины, оставляя участок с резьбой на одном конце, совпадающей по размеру с внутренней резьбой переходника.
Подвижный кронштейн для крепления болгарки из шаровой опоры
4. Закрепляем модернизированную шаровую опору на поверхности рабочего верстака в месте, которое будет удобным для предстоящих работ с болгаркой, с учетом вылета кронштейна и веса болгарки.
Подвижный кронштейн для крепления болгарки из шаровой опоры
Для этого, используя крепежные отверстия шаровой опоры в качестве разметки, просверливаем насквозь основание с помощью дрели и подходящего по диаметру и длине сверла.
С помощью той же дрели и крестообразной биты вворачиваем шурупы с широкими шайбами в деревянное основание верстака, ориентируясь при этом на ранее просверленные отверстия, и соответствующее расположение почти готового кронштейна.
Проверяем прочность закрепления шаровой опоры на поверхности верстака и при необходимости подтягиваем шурупы, пока не будет обеспечен требуемый результат.
5. Вворачиваем в переходник сверху стержень с резьбой, на котором заранее размещено по две граверный шайбы и гайки.
6. Теперь остается ввернуть стержень в отверстие с резьбой на тыльной стороне корпуса болгарки, где ранее была ручка, и надежно затянуть гайки соответствующим накидным ключом.
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
Такое крепление болгарки освобождает руки и позволяет располагать инструмент в любом положении, которое будет наиболее удобным для выполнения той или иной операции при работе с металлом и другими материалами.
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
Может так случиться, что вес болгарки будет превышать силу трения в шаровой опоре, особенно если она сильно изношена. В таком случае ожидаемого результата – фиксации инструмента в требуемой позиции – не удастся обеспечить.
Но эта принципиальная проблема без труда устраняется. Наиболее простой вариант: следует перевернуть шаровую опору и несколько раз целенаправленно ударить молотком по корпусу, вызвав его деформацию. В результате он плотнее обожмет шар пальца и увеличит силу трения в соединении.
Подвижный кронштейн для крепления болгарки из шаровой опоры
Подвижный кронштейн для крепления болгарки из шаровой опоры
Другая версия повышения работоспособности нашего самодельного кронштейна технически более грамотная. Необходимо просверлить донце корпуса шаровой опоры, нарезать в нем резьбу и вкрутить подходящий болт. С его помощью можно регулировать силу трения в кронштейне и даже фиксировать его в нужном положении.
Подвижный кронштейн для крепления болгарки из шаровой опоры
