Мощный электровелосипед на асинхронном электродвигателе
Этот мощный электровелосипед способен спокойно возить двух человек. В отличии от классической конструкции электровелосипеда на мотор-колесе, эта модель использует асинхронный электродвигатель.

В результате повышенное КПД и сильный начальный момент. Хотя конечно в скорости он немного проигрывает своему собрату. За то рвет прям с меcта на дыбы.
Мощный электровелосипед на асинхронном электродвигателе
На данный велосипед установлен готовый электрокомплект специально предназначенный для этой цели. Все можно купить на Али Экспресс.
Мощный электровелосипед на асинхронном электродвигателе

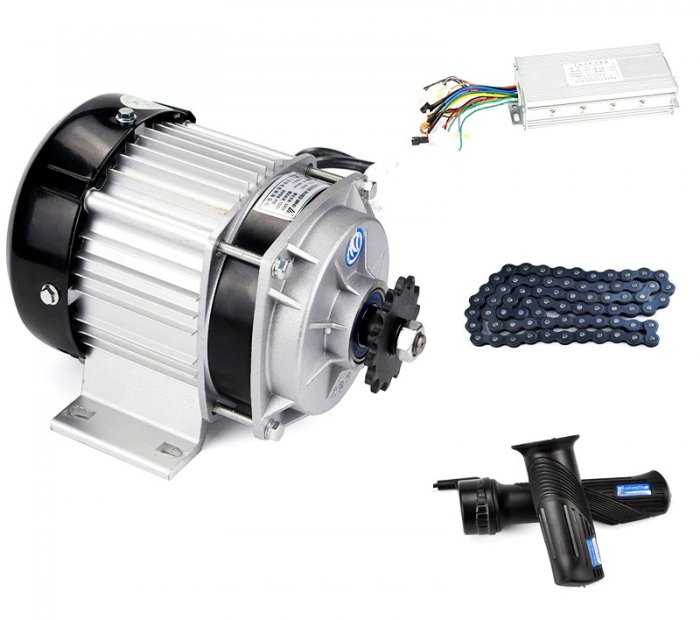

Комплект для электровелосипеда

  • Электромотор 750 Вт.
  • Контроллер управления.
  • Аккумуляторные батареи.

Мощный электровелосипед на асинхронном электродвигателе
В обще, такие наборы предназначены для трехколесных велосипедов, но мы его приспособим для двухколесного.
Инструменты и материалы
Для сборки электрического привода и его установки на обычный велосипед нужно следовать прилагаемой инструкции и иметь простой набор инструментов:

  • набор гаечных ключей;
  • набор отверток;
  • электросварочный трансформатор с тонкими электродами;
  • полосовая сталь шириной 20 мм толщиной 2-3 мм;
  • стальной уголок на 25 мм, длиной до 100 мм;
  • стальной уголок на 20 мм длиной 600-700 мм;
  • отрезная шлифмашинка;
  • электродрель со сверлами для металла, диаметром 8.5 мм;
  • болт на 8х30 мм с гайкой и шайбами, 6 шт.
  • наждачная бумага;
  • краска для металла;
  • паяльник с припоем и флюсом;
  • изолента,
  • скотч.

Порядок сборки и монтажа электропривода
Механическая часть
Мощный электровелосипед на асинхронном электродвигателе
Сначала производится демонтаж главной звездочки велосипеда на каретке. Для этого ослабляем и снимаем цепь, откручиваем гайки и вынимаем звездочку с защитным диском. Снимаем с оси педали с шатунами. В данном варианте сборки электровелосипеда педали нам не понадобятся. Сразу одеваем цепь на звездочку электромотора.
Мощный электровелосипед на асинхронном электродвигателе
Электромотор имеет 2 уголковых кронштейна с отверстиями и сделан для крепления на другой модели велосипеда. Поэтому нам потребуется изготовить особый крепеж для монтажа двигателя на раму в районе каретки.
Мощный электровелосипед на асинхронном электродвигателе
Мощный электровелосипед на асинхронном электродвигателе
Отрезаем кусок полосы длиной 200мм, к нему (примерно посредине) привариваем второй кусок, длиной 120 мм, имеющий загиб, длина которого чуть больше основной трубы рамы велосипеда. У нас должна получиться вилка, которая охватывает трубу рамы. С одного края вилки сверлим 2 отверстия (расстояние между ними и диаметры должны соответствовать отверстиям на кронштейне мотора) для крепления верхнего кронштейна мотора.
Мощный электровелосипед на асинхронном электродвигателе
Мощный электровелосипед на асинхронном электродвигателе
На противоположных концах нашей вилки сверлим по 1 отверстию. После одевания вилки на трубу рамы, второй конец сжимается болтом и прочно удерживает электромотор на раме.
Мощный электровелосипед на асинхронном электродвигателе
Для крепления нижнего кронштейна электромотора отрезаем уголок (примерно 70 мм) и привариваем его к оси каретки. Затем производим примерку и обозначаем 2 отверстия на уголке для соединения его с кронштейном мотора. Сверлим отверстия и крепим на болты нижний кронштейн. Зачищаем места сварки и производим покраску всех элементов крепления.
Электромотор из данного комплекта имеет мощность 750 Вт, поэтому в качестве источника электричества используются 2 аккумулятора на 12 В, соединенные последовательно. В результате такая батарея имеет напряжение 24 В и емкость 12 Ач.
Аккумуляторы довольно тяжелые и для надежного их закрепления на раме велосипеда необходимо из тонкого уголка сделать рамку.
Мощный электровелосипед на асинхронном электродвигателе
Производим замеры и резку металла. Свариваем рамку. Зачищаем швы, производим покраску и сушку рамки. Помещаем аккумуляторы в рамку.
Мощный электровелосипед на асинхронном электродвигателе
Для упора рамки с батареей в раму велосипеда из полосы изготавливаем хомут, который может передвигаться и крепится к вертикальной задней трубе рамы велосипеда. Передняя часть рамки ложится на наклонную трубу рамы велосипеда. Передвигая хомут, надежно прижимаем рамку с батареей к велосипедной раме.
Мощный электровелосипед на асинхронном электродвигателе
Берем ленту скотч и приматываем блок управления к нижней части рамки с батареей, захватывая верхнюю горизонтальную трубу велосипеда.
Мощный электровелосипед на асинхронном электродвигателе
Электрическая часть
На пайку соединяем последовательно аккумуляторы куском провода в изоляции. От клемм монтируем 2 провода (выводы на 24 В). Припаиваем зарядочный разъем.
Мощный электровелосипед на асинхронном электродвигателе
Мощный электровелосипед на асинхронном электродвигателе
Мощный электровелосипед на асинхронном электродвигателе
Соединяем шлейф проводов, идущий от ручек управления электроприводом велосипеда, которые монтируются на руле. Провода соединяем на пайку, согласно их цвета и диаметра. Все соединения надежно изолируем изолентой.
Мощный электровелосипед на асинхронном электродвигателе
С помощью небольших болтов производим соединение силовых проводов от батареи с аналогичными проводами от блока управления. Все соединения прячем под скотч.
Проверяем работу органов управления и начинаем обкату электровелосипеда.
Мощный электровелосипед на асинхронном электродвигателе
Выводы
Мощный электровелосипед на асинхронном электродвигателе
Желательно приобретать набор для оснащения велосипеда электроприводом, который соответствует данной модели велосипеда. Если это невозможно, придется немного поработать руками и головой и произвести сборку электровелосипеда в домашних условиях.
Мощный электровелосипед на асинхронном электродвигателе
